自社開発の高精度地形模型作製装置によって作製された地形モデル
用途、大きさ、展示場所などの違いにより様々な素材と加工方法により製作します。
 主に、土木建築などの分野で技術的検討などの用途で利用されたり、模型製作をおこなっている会社様向けに製作しております。
 人の手による加工がないため精密、低コスト、短納期を実現しており、加工時の工具の変更などにより、等高線を表現した「等高線型モデル」と、起伏を滑らかに表現した「スムース型モデル」、部分的に両者を混合した「混合型モデル」、製作コストを下げた「荒仕上げモデル」などがあり、用途の違いなどで使い分けられています。
 また、「スムース型モデル」の場合、切削加工後、河川・県境・市町村界・道路・鉄道などを けがいて表現することもできます。さらに、ハーフミラーなどと組み合わせたり、透過性の素材を利用して特殊な表現をすることもあります。
 もちろん現在発売中の日本百名山シリーズや山岳モデルシリーズの金型もこの手法で作成しています。


地形モデルのコーナー 1
富士山 ゴルフ場
富士山 立体モデル写真 ゴルフ場立体モデル写真
場所  富士山 場所  ゴルフ場
コメント  市販の道路地図からデータを作成 コメント
サイズ   サイズ
タイプ  等高線型 タイプ  等高線型
縮尺   縮尺


地形モデルのコーナー 2
裏磐梯ビジターセンター 磐梯山噴火の前後
裏磐梯ビジターセンター展示 磐梯山噴火前モデル
場所  福島県 裏磐梯ビジターセンター 場所  福島県 裏磐梯ビジターセンター
コメント  現在の地形模型と、噴火前の地形模型 コメント  現在の地形模型と、噴火前の地形模型
サイズ  円形 サイズ  円形
タイプ  等高線型と混合型 タイプ  等高線型と混合型
縮尺   縮尺


地形モデルのコーナー 3
福島第一原子力発電所附近 多摩川流域
福島第一原発周辺地形モデル 川崎市展示
場所  福島県 東京電力福島第一原発附近 場所  川崎市
コメント  原発周辺地形モデル コメント  多摩川の源流から東京湾までの地形モデル
サイズ  1800mmx900mm サイズ  流域のみ立体化
タイプ  スムース型 タイプ  スムース型
縮尺   縮尺


地形モデルのコーナー 4
造成計画(造成前の現地形) ゴルフ場
造成計画 造成前立体モデル写真
場所  千葉県 場所
コメント   コメント  2分割で製作
サイズ   サイズ
タイプ  等高線型 タイプ  等高線型
縮尺   縮尺


地形モデルのコーナー 5
港周辺 港周辺
港周辺立体モデル写真 港周辺立体モデル写真
場所  静岡県 場所
コメント   コメント
サイズ   サイズ
タイプ  等高線型 タイプ  等高線型
縮尺   縮尺


地形モデルのコーナー 6
河川周辺 造成計画
河川周辺立体モデル写真 造成地立体モデル写真
場所   場所
コメント   コメント
サイズ   サイズ
タイプ  等高線型 タイプ  等高線型
縮尺   縮尺



地形モデルのコーナー 7
インターチェンジ 法面

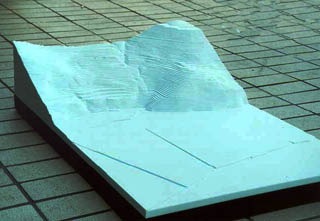

インターチェンジ立体モデル写真 法面立体モデル写真
場所  関東地方 場所
コメント  緑色の特製素材で製作 コメント
サイズ   サイズ
タイプ  等高線型 タイプ  等高線型
縮尺   縮尺



地形モデルのコーナー 8
山岳模型 山岳模型
立山 スムース型立体モデル 写真 長野県戸隠村 スムース型インキング立体モデル 写真
場所  長野県 場所  長野県戸隠村
コメント   コメント  表面インキング処理
サイズ  670mm×310mm サイズ
タイプ  スムース型 タイプ  スムース型
縮尺   縮尺



地形モデルのコーナー 9
スムース型と等高線型 山岳模型

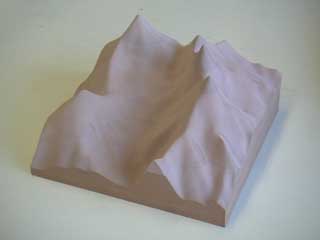

スムース型と等高線型切削 立体モデル写真 スムース型 山岳立体モデル 写真
場所  サンプル 場所  長野県 北岳
コメント   コメント
サイズ   サイズ
タイプ  スムース型と等高線型 タイプ  スムース型
縮尺   縮尺



地形モデルのコーナー 10
リゾート計画 アクリル樹脂模型
リゾート計画 荒いスムース型 インキング立体モデル写真 白神山地 透明アクリル 立体モデル 写真
場所   場所  白神山地世界遺産センター
コメント  2分割、表面インキング処理 コメント  透明アクリル樹脂 (3分割で製作)
サイズ   サイズ  1,800mm×1,500mm × 300mm
タイプ  スムース型荒仕上げ タイプ  等高線型 (裏彫り)
縮尺   縮尺


地形モデルのコーナー 11
港湾付近トンネル入り口 富士山(ミラー反転)
トンネル坑口 立体モデル 富士山周辺 荒い等高線型 ミラー反転 立体モデル写真
場所   場所  富士山周辺
コメント   コメント  ハーフミラーと組み合わせて映像と合成
サイズ   サイズ
タイプ  等高線型 タイプ  等高線型 (ミラー反転)
縮尺   縮尺


地形モデルのコーナー 12
ゴルフ場 群馬県全域
スムース形 ゴルフ場 インキング立体モデル写真 群馬県図 立体モデル写真
場所  ゴルフ場 場所  群馬県全域
コメント  表面インキング処理 コメント  群馬県立自然史博物館
  館内案内板用看板 原版
サイズ   サイズ  400mm×400mm
タイプ  スムース型 タイプ  等高線型
縮尺   縮尺



地形モデルのコーナー 13
インキング サンプル 河川
谷あいの集落 インキング立体モデル写真 河川付近立体モデル写真
場所   場所
コメント  切削加工後、道路・河川などをインキング処理 コメント
サイズ   サイズ
タイプ  等高線型サンプル (表面インキング処理) タイプ  等高線型
縮尺   縮尺


地形モデルのコーナー 14
アルミニウム鋳物モデル原型

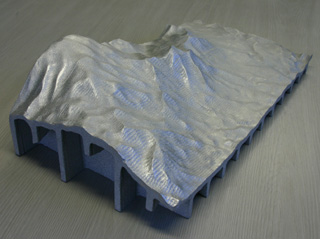

アルミ鋳物地形模型原型写真 アルミ鋳物地形模型原型写真
場所  屋外設置用アルミ合金模型原型 場所  屋外設置用アルミ合金模型原型
コメント  表面は地形形状を再現して地形形状に切削加工している コメント  裏面は軽量化のため空洞にし、強度を維持するためにリブを入れ、鋳物加工のために抜き勾配をつけて製作
サイズ   サイズ
タイプ  スムース型 タイプ  スムース型
縮尺   縮尺



地形モデルのコーナー 15
海底 1 海底 2
海底の立体モデル写真 透過照明による海底立体モデル写真
場所  海底 場所  海底
コメント   コメント  透過照明による海底の表現
サイズ   サイズ
タイプ  スムース型 タイプ  等高線型
縮尺   縮尺



地形モデルのコーナー 16
建築物の表現 群馬県全図
建築物の表現 立体モデル写真 群馬県全図(フレーム付き) 立体モデル写真
場所   場所  群馬県全図
コメント  複合文化施設を表現 コメント  外周の枠部までを切削加工
サイズ   サイズ  400mm×400mm
タイプ  等高線型 タイプ  等高線型
縮尺   縮尺



地形モデルのコーナー 17
等高線型地形モデル 金型試作用モデル
荒い等高線型 立体モデル写真 金型用牡鹿半島 スムース形立体モデル写真
場所   場所  宮城県 牡鹿半島
コメント  等高線の段差を粗めに表現 コメント
サイズ   サイズ
タイプ  等高線型 タイプ  スムース型
縮尺   縮尺



地形モデルのコーナー 18
新潟県全図 設置写真 新潟県全図

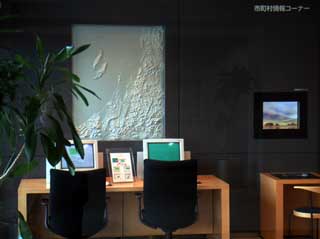

新潟県全図 立体モデル 設置写真 新潟県 銀色 立体モデル 正面全体写真
新潟市自治会館市町村情報コーナー
場所  新潟県 新潟市 新潟自治会館 「新潟市自治会館市町村情報コーナー」に設置 場所  新潟県 新潟市 新潟自治会館に設置
コメント  スムース型切削後、河川をけがき、
 全体をシルバーに塗装
コメント  スムース型切削後、河川をけがき、
 全体をシルバーに塗装
サイズ  980mm×1,220mm サイズ  980mm×1,220mm
タイプ  スムース型、主要河川けがき切削 タイプ  スムース型、主要河川けがき切削
縮尺  1/200,000 縮尺  1/200,000



地形模型のコーナー 19
工場周辺スクリーン情報投影型 模型 工場周辺スクリーン情報投影型 模型
工場周辺情報投影型模型 テスト投影模型 工場付近情報投影型模型 設置写真
場所  サントリー九州熊本工場付近 場所  サントリー九州熊本工場付近
コメント  工場の恵まれた立地条件を表現するためにホワイトモデルでスクリーンを製作。地形に重ね合わせる形で地理的情報を映像プロジェクターを用いて表現。

※完成後は撮影禁止区域内ですので設置工事中のテストパターンを投影した際の写真となっております。ぜひ現地で実物をご覧下さい。
コメント  工場の恵まれた立地条件を表現するためにホワイトモデルでスクリーンを製作。地形に重ね合わせる形で地理的情報を映像プロジェクターを用いて表現。映像と音声で工場見学者に恵まれた立地条件を解説。
※完成後は撮影禁止区域内ですので設置工事中の写真となっております。ぜひ現地で実物をご覧下さい。
サイズ  約8m×1.6m サイズ  約8m×1.6m
縮尺   縮尺


地形モデルのコーナー 20
透明アクリル切削モデル 透明アクリル切削モデル
透明アクリル切削サンプル写真 富士山周辺 荒い等高線型 ミラー反転 立体モデル写真
場所  切削サンプル 場所  切削サンプル
コメント  透明のアクリルブロックを切削加工 コメント  透明のアクリルブロックを切削加工
サイズ   サイズ
タイプ  スムース型 タイプ  スムース型
縮尺   縮尺


地形モデルのコーナー 21
透明アクリル切削モデル 河口湖周辺と湖底
透明アクリル 立体モデル

拡大図を見る
河口湖周辺および湖底立体モデル写真
場所   場所  河口湖
コメント  透明アクリル模型切削例 コメント  河口湖周辺と湖底を表現
  地上部分と湖底部分の
  等高線間隔を変えて、
  湖底を詳しく表現
サイズ   サイズ
タイプ   タイプ  等高線型
   (地上部分 10mピッチ)
   (湖底部分 1〜2mピッチ)
縮尺   縮尺  S=1/18,000



地形モデルのコーナー 22
ダムモデル ダムモデル拡大
ダムモデル全体写真 ダムモデル部分拡大写真
場所  ダムモデル 場所  ダムモデル
コメント  見えにくいですが1段の高さは0.4mm コメント  見えにくいですが1段の高さは0.4mm
サイズ  840mm×594mm サイズ  840mm×594mm
タイプ  等高線型 (1段の高さ0.4mm) タイプ  等高線型 (1段の高さ0.4mm)
縮尺  S=1/2,500 縮尺  S=1/2,500



地形モデルのコーナー 23
AutoCAD LDDT データからの切削 LDDTデータからの切削(拡大)
LDDTデータからの切削写真 LDDTデータからの切削 部分拡大写真
場所  造成計画 場所  造成計画
コメント  AutoCAD LDDTデータから切削 コメント  左のモデルの部分拡大写真
サイズ   サイズ
タイプ  等高線型 精密級 タイプ  等高線型 精密級
縮尺   縮尺



地形モデルのコーナー 24
湖岸のモデル 日本海〜白山(石川県)

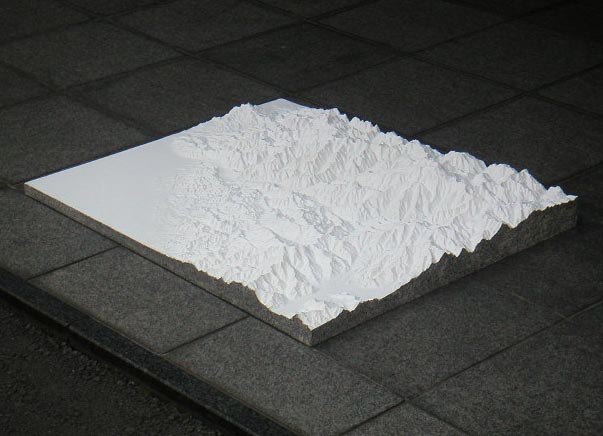

湖岸の立体モデル 白山 立体モデル写真
